如何校準金相顯微鏡

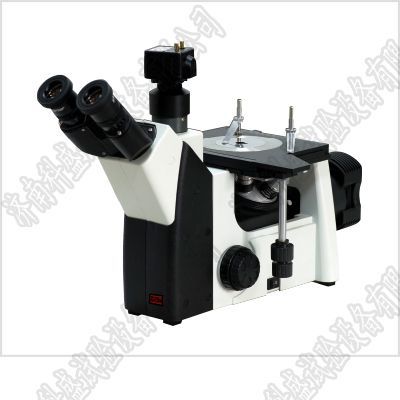

金相顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機圖像處理技術完美地結合在一起而開發研制成的高科技產品，可以在計算機上很方便地觀察金相圖像，從而對金相圖譜進行分析，評級等以及對圖片進行輸出、打印。為了提高我國的材料研發制造水平，我們必須對金相顯微鏡進行校準或檢定。那么如何校準金相顯微鏡呢?下面我們就來給大家一起探討下這個問題。

1、金相顯微鏡的溯源由于各種金相顯微鏡的用途不同，故其類型、結構及精度亦不同，因而溯源關系和方式也不同。通過不同的技術手段和方法，我們終可溯源到“單刻線樣板標準器組”和“0.01mm標準測微尺”標準器組。

2、金相顯微鏡校準項目的設立

(1)物鏡場曲將一物鏡安裝好，將0.01mm標準測微尺放在工作臺上并壓緊;旋轉調焦旋鈕，將焦點調整在測微尺的中間，視場中心成像清晰，此時將千分表測頭與工作臺表面相接觸并對好表的零位;

再次旋轉調焦旋轉，把焦點調整到測微尺的邊緣，使視場邊緣成像清晰。

觀察千分表，其偏移量即為該物鏡的場曲誤差，其余物鏡以此類推進行校準。物鏡場曲誤差的指標如下：10X<0.2mm、25X<0.1mm、40X<0.07mm、63X<0.065mm、100X<0.04mm

(2)金相顯微鏡物鏡放大倍數的正確性裝上10X標準目鏡和被檢物鏡，將0.01mm標準沒微尺放在工作臺上并壓緊。觀察時測微尺應與目鏡中的分劃板相符合，其偏移量測是放大倍數的誤差。其余物鏡以此類推進行校校準，其誤差不大于5%

(3)目鏡分劃板的準確度將帶分劃板目鏡的鏡頭旋下，把分劃板放置在萬工顯工作臺上并調好焦距;調整工作臺，使分劃板的水平線與萬工顯縱向導軌行程平行并對好零位，按每20格測量一次，直到第100格，其誤差不大于5um

(4)物鏡成像清晰范圍用被檢物鏡及10X目鏡對測微尺或金相試樣進行調焦，使成像清晰。當視場中心像清晰時，測得視場內的成像清晰范圍的誤差不低于60%

(5)金相顯微鏡各物鏡相對于目鏡的格值裝上被檢儀器的10X目鏡，將0.01mm標準測微尺(推薦使用隨機0.01mm測微尺)放在工作臺上并壓緊;

調整測微尺標尺軸線與儀器目鏡分劃板標尺軸線平行，并讀出目鏡分劃板i條刻線里包含測微尺n條刻線數，該物鏡相對于目鏡的格值為：C=n/i*0.01mm.其余物鏡的格值以此類推進行校準。

金相顯微鏡是是廣泛用于冶金、機械加工、科技等行業的測量儀器。它可以測量金屬材料金相組織奧氏體的晶粒度級別、材料熱處理后滲碳層的厚度等。以上是針對如何校準金相顯微鏡來為大家做的說明，希望上述介紹可以給大家帶來幫助!
